Выключатель концевой КУ-704

Выключатель концевой КУ-704

Конечные выключатели типа КУ-700 служат для ограничения хода механизмов передвижения и подъема мостовых, козловых кранов и кран-балок.

Выключатели КУ-701,КУ-703,КУ-704 соответствуют требованиям ТУ 3458-007-093619040-2007.

Выключатель концевой КУ-703

Технические характеристики и принцип действия выключателей КУ

Корпус концевого выключателя КУ700 изготовлен из силумина (аллюминевый сплав), в корпусе концевого выключателя для ввода проводников имеется встроенный сальник. Выключатели КУ имеют контактный узел с двумя контактными элементами мостикового типа,замыкание контактов выключателя КУ осуществляется от кулачкового барабана.Кулачковые шайбы могут перестраиваться потребителем  для любой таблицы замыканий в пределах рабочих положений.

Концевые выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе.

Основные технические характеристики

  •  ток продолжительного режима 10А
  •  номинальное напряжение переменного тока 220, 380В
  •  номинальное напряжение постоянного тока 110, 220, 440В
  •  эксплуатационная частота включений до 600 в час

В зависимости от вида рычага и фиксации выключатели КУ делятся:

КУ-701-рычаг с роликом, с самовозвратом,  фиксация в нулевом положении (возврат в нулевое положение осуществляется пружиной)

Фото КУ-701                                    Варианты установки рычагов,схема замыкания КУ-701

Кранэлектро-единственный производитель в России, поставляющий КУ-701 в литым рычагом.

Остальные производители используют штампованный рычаг с целью удешевления конструкции, причем штампуют из очень тонкого металла. Штампованный рычаг не выдерживает работы в Российских условиях под нагрузкой ломается и гнется, зачастую не проработав и недели.

Как следствие в лучшем случае приходится менять выключатель целиком т.е. рычаг КУ 701 отдельно не продается, в худшем случае если выключатель не сработал правильно производить ремонт крана.

КУ-701 С ЛИТЫМ РЫЧАГОМ , такая конструкция выключателя надежна и проверена временем.

КУ 703-рычаг с грузом, фиксация в крайних положениях.КУ 703 имеют двуплечий рычаг,на одном плече навешен груз, достаточный для  поворота барабана в сторону размыкания контактов. Ко второму плечу рычага на тросике прикреплен груз с массой большей, чем масса груза на рычаге.  Грузовой трос механизма подъема пропускается сквозь скобу на подвижном грузе, и при этом подтягивание подвески крюка к опасной зоне крана подвеска поднимает подвижный груз,  рычаг кулачкового вала контроллера поворачивается под действием своего груза и выключатель срабатывает на ограничение подъема.

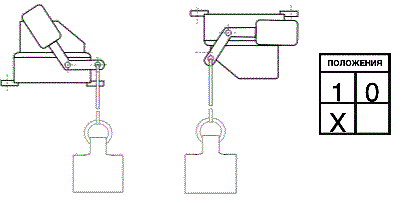

                    Фото КУ-703                                    Варианты установки рычагов,схема замыкания КУ-703

**Груз с тросом не входит в комплект и поставляется отдельно.

КУ 704-W-образный рычаг, на три фиксированных положенияимеют. Выключатели этого типа могут являться путевыми переключателями типа этажных, т.е. поворот рычага не только ведет к срабатыванию, но при этом разрешается движение в противоположную сторону.

Фото КУ-704                                     Варианты установки рычагов,схема замыкания КУ-704
